高速切削技術已經成為集高效、優質、低耗于一體的先進制造技術，與常規切削相比，高速切削主要有以下優點：
1、生產效率高。由于cnc加工中心高速切削具有很高的切削速度和進給速度，因此高速切削時單位時間的材料去除率比常規切削有了大幅提高，大大縮短了切削加工時間，而且還有利于在同一臺機床上連貫完成零件的粗加工和精加工，便于實現工序集中，不僅提高了設備的利用率，而且減少了工件的裝卸次數，縮短了輔助工時，也有利于加工效率的提高，因此高速切削特別適用于航天、汽車工業和模具制造等對材料去除率要求較大的行業。例如高速銑削某航空鋁合金零件時，若將機床主軸的轉速由4000r/min提高到20000r/min，則單位時間的材料去除率可增加3倍，生產效率將是普通銑削的4~5倍。
2、切削力小。雖然cnc加工中心高速切削的切削速度很高，但由于切削參數較小，因此同常規切削相比，剪切變形區反而變窄，剪切角增大，使切屑的流出速度大大加快，切削變形反而減小，因此高速切削的切削力比常規切削力除低30%~90%，所以高速切削特別適合于加工機床絲杠、飛機上的機翼壁板等細長軸類、薄板及薄壁類等剛度較差的零件，目前采用高速切削加工飛機上的薄壁零件的壁厚最小可達3-5um.
3、熱變形小。cnc加工中心高速切削具有很高的進給速度和切削速度，能夠大大縮短工件的切削時間，因此90%以上的切削熱還未傳給工件就已被高速流出的切屑帶走，因此積聚在工件上的熱量極少，因此引起的工件溫升也很小，所以因溫升而導致的工件熱變形甚微，可以忽略不計，故高速切削非常適合加工細長的、易熱變形的、精度要求較高的零件，也適合于加工熔點較低、易氧化的材料。
4、加工精度高。cnc加工中心高速切削機床的結構已經有了很大的改善和提高，機床的激振頻率已遠高于工藝系統的固有上海市，因此高速切削時工件基本處于“無振動”的平穩狀態，加之切削力和切削熱的影響較小，所以更容易獲得較高加工精度的零件。而且由于在較高切削速度范圍內切削，積屑瘤、表面殘余應力等缺陷也得到了有效控制，因而高速切削可獲得近乎磨削的加工表面質量，有效地減少了后續加工工序。例如高速切削淬硬鋼材料時能獲得Ra低于0.6um的表面粗糙度，高速銑削灰鑄鐵工件時，其表面粗糙度可低至Ra0.63um，相當于磨削的工藝水平，因此高速切削特別適用于光學儀器及精密制造工業等領域。
5、可加工難加工材料。由于cnc加工中心高速切削具有較小的切削力和切削變形，所以刀具不易磨損，可用于加工某些難加工的材料。如航空航天工業大量采用鋁合金、鎂合金、鎳合金及鈦合金等材料，這些材料普遍具有高強度、高硬度、高耐磨性和耐沖擊等特性，傳統的加工方法存在切削溫度高、切削變形大、加工質量差、刀具磨損嚴重、加工效率低等問題，而高速切削則能有效地減少刀具的磨損，延長刀具使用壽命，提高生產效率，并獲得較高的加工表面質量。

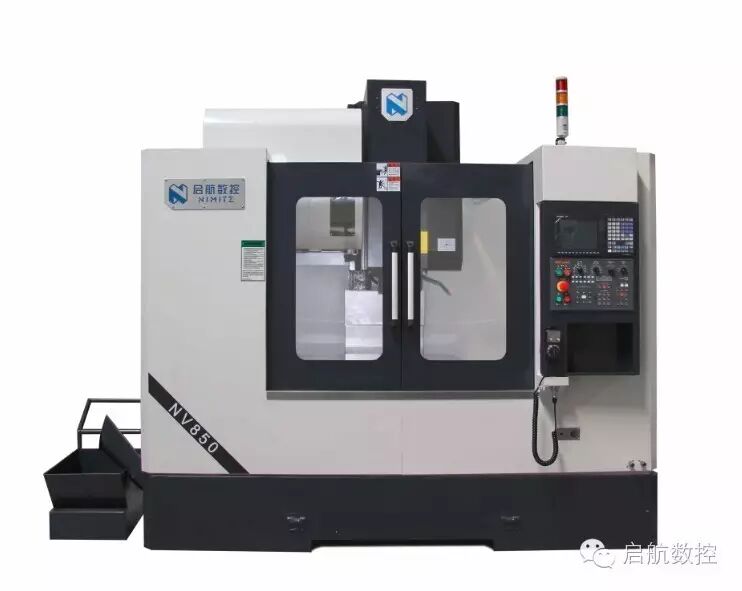

產品名稱:高速零件加工中心
產品型號:NV850G 機床主要特點：
1,主結構鑄件采用高品質的米漢納鑄鐵,組織穩定,永久確保品質。
2,三軸采用線軌支持,可支撐重負荷,快速移動,確保定位精度, 三軸馬達與精密高速滾珠導桿直接傳動,增強剛性及提高密度。
3,Z軸采用剎車馬達系統,在快速位移時亦可保持高平衡及靈敏性確保加工精度。
4,底座寬實,立柱為箱型結構體,鞍座加寬加長,重荷全支持設計,結構堅實,可確保加工時之。
技術參數
|
項目 |
UNIT |
NV850G |
|
X軸行程 |
mm |
800 |
|
Y軸行程 |
mm |
500 |
|
Z軸行程 |
mm |
500 |
|
主軸鼻端至工作臺距離 |
mm |
120-670 |
|
主軸中心至機柱距離 |
mm |
548 |
|
主軸最高轉速 |
rpm |
10000 |
|
主軸連接方式 |
直聯式 |
|
|
主軸錐孔 |
BT40 |
|
|
主軸直徑 |
Φ |
140 |
|
主軸馬達 |
Kw |
7.5or11 |
|
X軸馬達 |
Kw |
2 |
|
Y軸馬達 |
Kw |
2 |
|
Z軸馬達 |
Kw |
3 |
|
X軸快速位移 |
m/min |
48 |
|
Y軸快速位移 |
m/min |
48 |
|
Z軸快速位移 |
m/min |
48 |
|
X軸絲桿 |
滾珠式36*16 |
|
|
Y軸絲桿 |
滾珠式36*16 |
|
|
Z軸絲桿 |
滾珠式36*16 |
|
|
X軸線軌（寬度/滑塊數量） |
滾柱式35*4 |
|
|
Y軸線軌（寬度/滑塊數量） |
滾柱式35*4 |
|
|
Z軸線軌（寬度/滑塊數量） |
滾柱式35*4 |
|
|
工作臺面積 |
mm |
900*450 |
|
工作臺最大荷重 |
kg |
500 |
|
工作臺T型槽 |
3*18*130 |
|
|
刀具數量 |
pcs |
24 |
|
刀具交換方式 |
圓盤式 |
|
|
切削進給速度 |
mm/min |
10000 |
|
控制器 |
三菱M70V |
|
|
電力需求 |
KVA |
25 |
|
氣壓需求 |
kg/cm2 |
6~8 |
|
設備重量（大約） |
kg |
5500 |
|
外型尺寸（大約） |
mm |
2430*2400*2700
|
標配附件
刀具冷卻系統 彩色液晶顯示器
環繞式?jīng)_屑系統 水晶按鍵
自動潤滑系統 工作警示燈
LED白光照明 基礎墊塊及調整螺栓
高壓水槍 主軸冷卻系統
氣槍
選配附件
轉速20000rpm直聯式主軸
自動刀長量測系統
主軸中心高壓出水(CTS) FANUC控制系統
三軸螺桿中通冷卻系統 SIEMENS控制系統
第四軸
第五軸
